组态软件的定义
组态软件实际上是一种开发工具软件或开发环境，用户通过类似“搭积木”的方式来快速构建自己所需要的软件功能，而不需要编写计算机程序，这就是所谓的“组态”，有时候也称为“二次开发”，组态软件就称为“二次开发平台”。这些软件也是一种通用级的软件工具，可以通过灵活的配置快速建立工业自动控制系统的监控功能。组态软件广泛应用于机械、汽车、石油、化工、水处理等领域。
组态软件的类型
SCADA组态软件
SCADA(Supervisory Control And Data Acquisition，监控与数据采集)，是指用来监控和控制工业过程的软件系统。SCADA组态软件通常适用于大型的、分布式的、复杂的工业自动化系统中，能够监控和控制多个生产过程，例如制造业、石化、电力行业等。
常见的SCADA组态软件包括InTouch、WinCC、iFix等。这些软件具有开放性强、专业功能多、数据处理能力强等特点，但使用门槛较高，适合有一定工程经验的工程师使用。
HMI组态软件
HMI(Human Machine Interface，人机界面)，是指人与机器之间进行交互的界面。HMI组态软件通常适用于小型的、单机的、简单的工业自动化系统中，例如机床、冷库等。
常见的HMI组态软件包括EASYBuilder、TouchWin、Pro-face等。这些软件具有使用简单、配置灵活、界面美观等特点，但功能不如SCADA那么全面。
DCS组态软件
DCS(Distributed Control System，分布式控制系统)，它是一种用于监控和控制工业过程的自动化系统。DCS系统由多个分布在不同位置的控制单元组成，这些单元通过网络连接以实现信息的交流和协调。DCS组态软件通常适用于中型的、分布式的、复杂的工业自动化系统，适合处理任务比较多的系统。应用于能源(如发电厂、炼油厂)和制造行业(如化工、金属加工)等领域。
常见的DCS组态软件包括Centum CS3000、Foxboro I/A Series、ABB 800xA等。这些软件配置高效、支持大型控制系统、提供冗余等特点，但是相对SCADA来说使用要更加复杂一些。
PLC组态软件
PLC(Programmable Logic Controller，可编程逻辑控制器)，是指用于编写和调试可编程逻辑控制器(PLC)程序的计算机软件。PLC编程软件允许工程师使用图形化界面或文本编辑器来创建、修改和测试PLC程序。PLC编程软件通常适用于小型的、硬件成本低的、控制逻辑简单的系统。
常见的PLC编程软件包括西门子PLC、三菱PLC、欧姆龙PLC、松下PLC、台达PLC、富士PLC、VB PLC、LabVIEW PLC、Matlab PLC等。
Web组态软件
Web组态软件是指通过浏览器操作组态工具、浏览组态画面，实现工程管理、组态编辑以及组态运行三大功能。通过实现图元组态、可视化图表组态、数据库组态的配置与关联，完成基于Web服务的实时数据监控与服务端的多用户访问等。
常用的Web组态软件包括数维图Sovit2D/Sovit3D、图扑物联Iotopo、昆仑通态McgsWeb等。
数维图核心产品

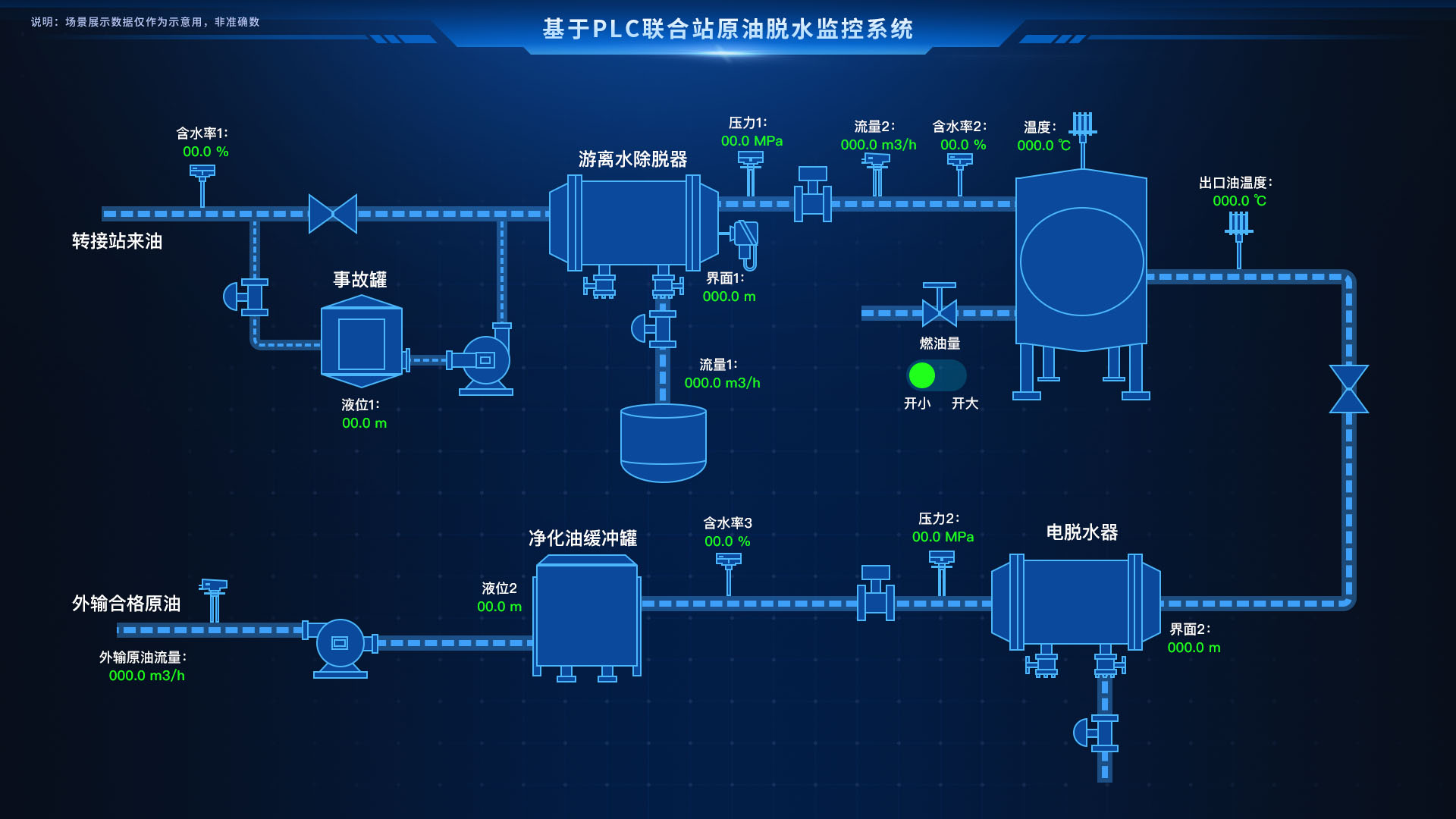

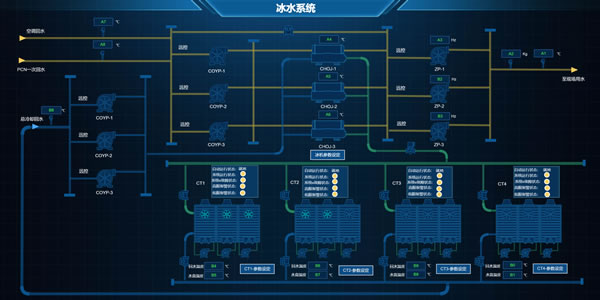

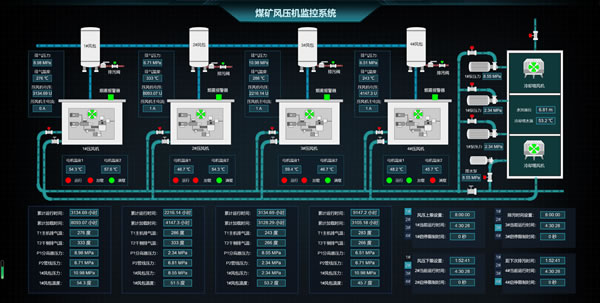

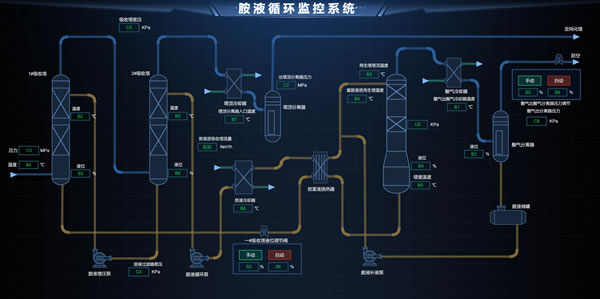

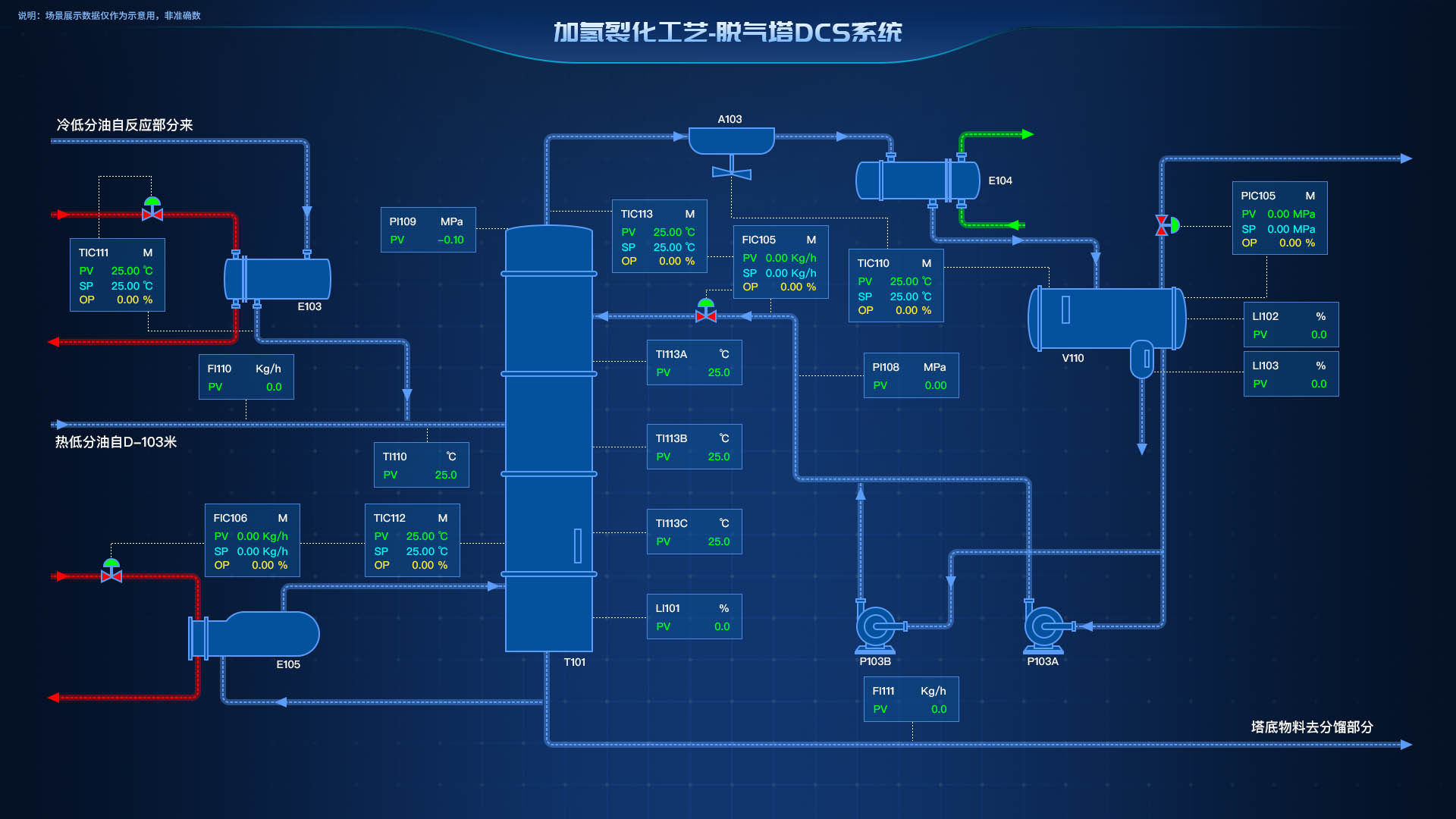

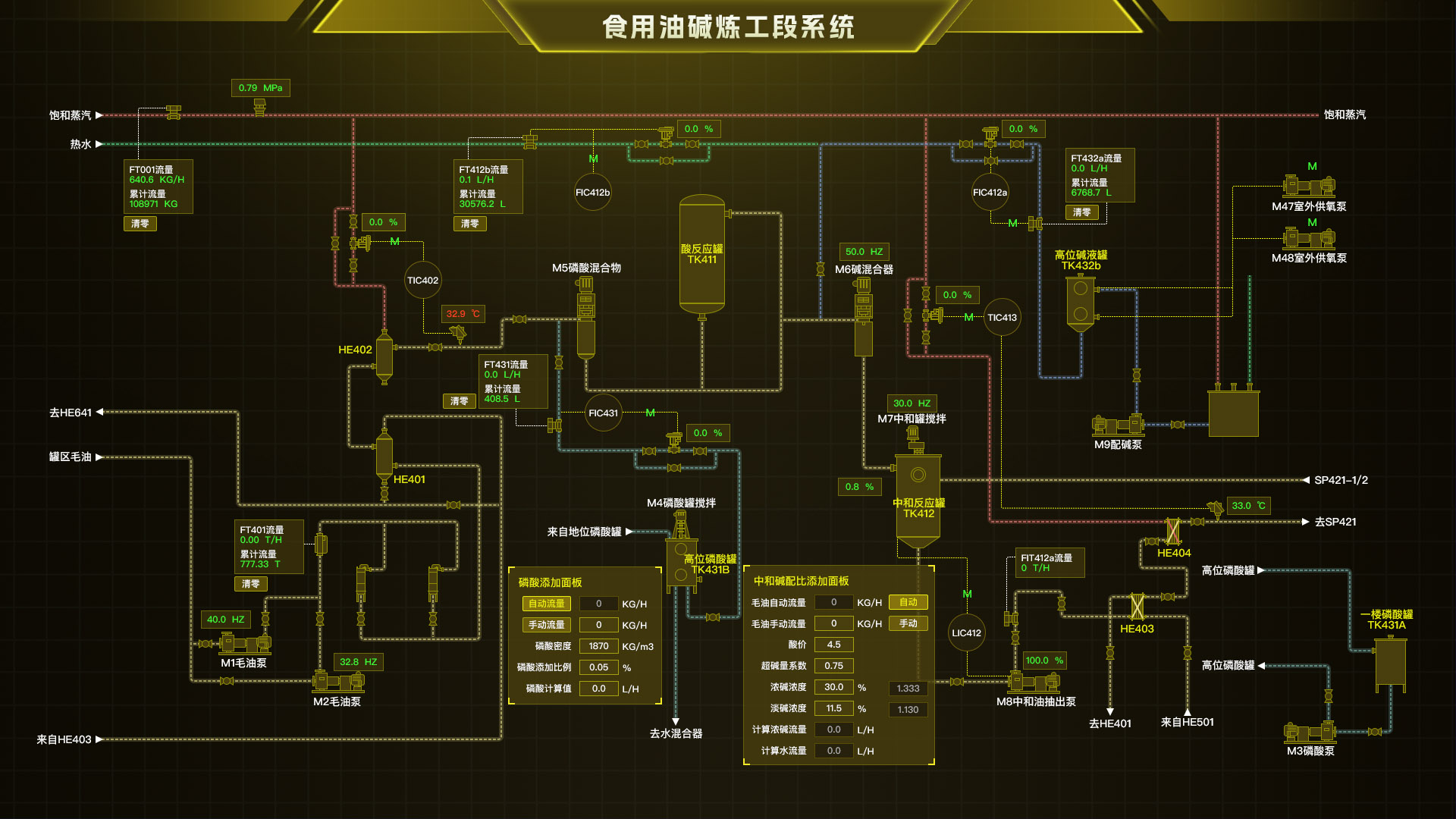

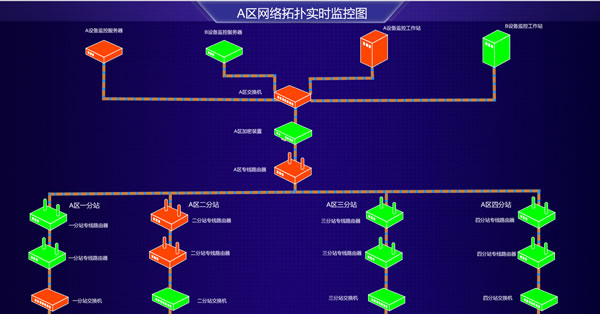

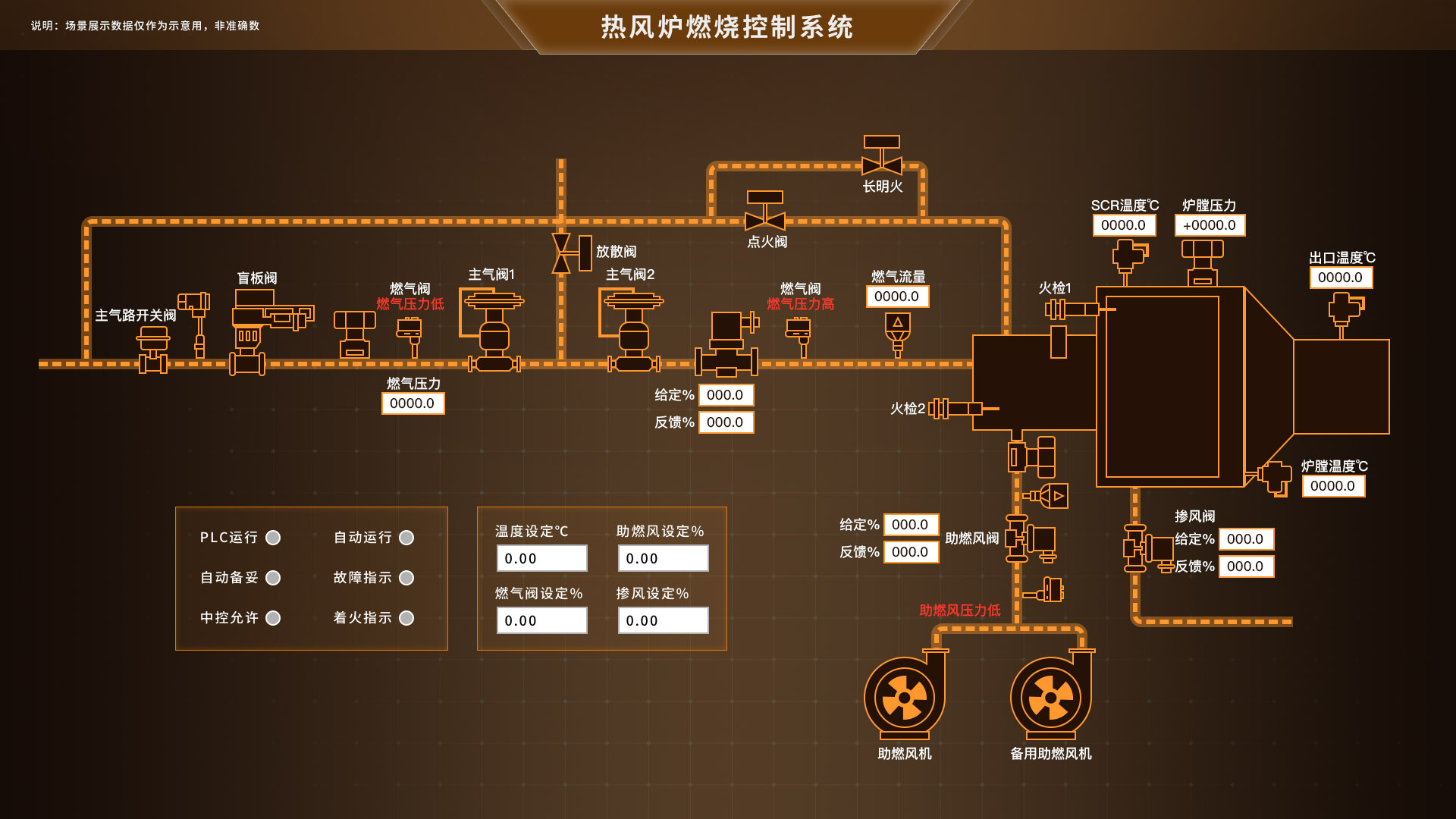

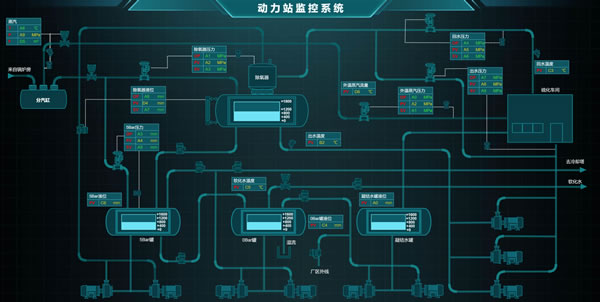

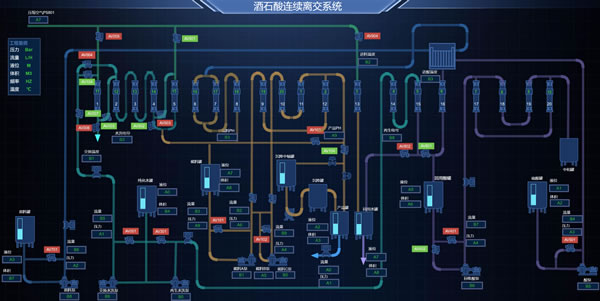

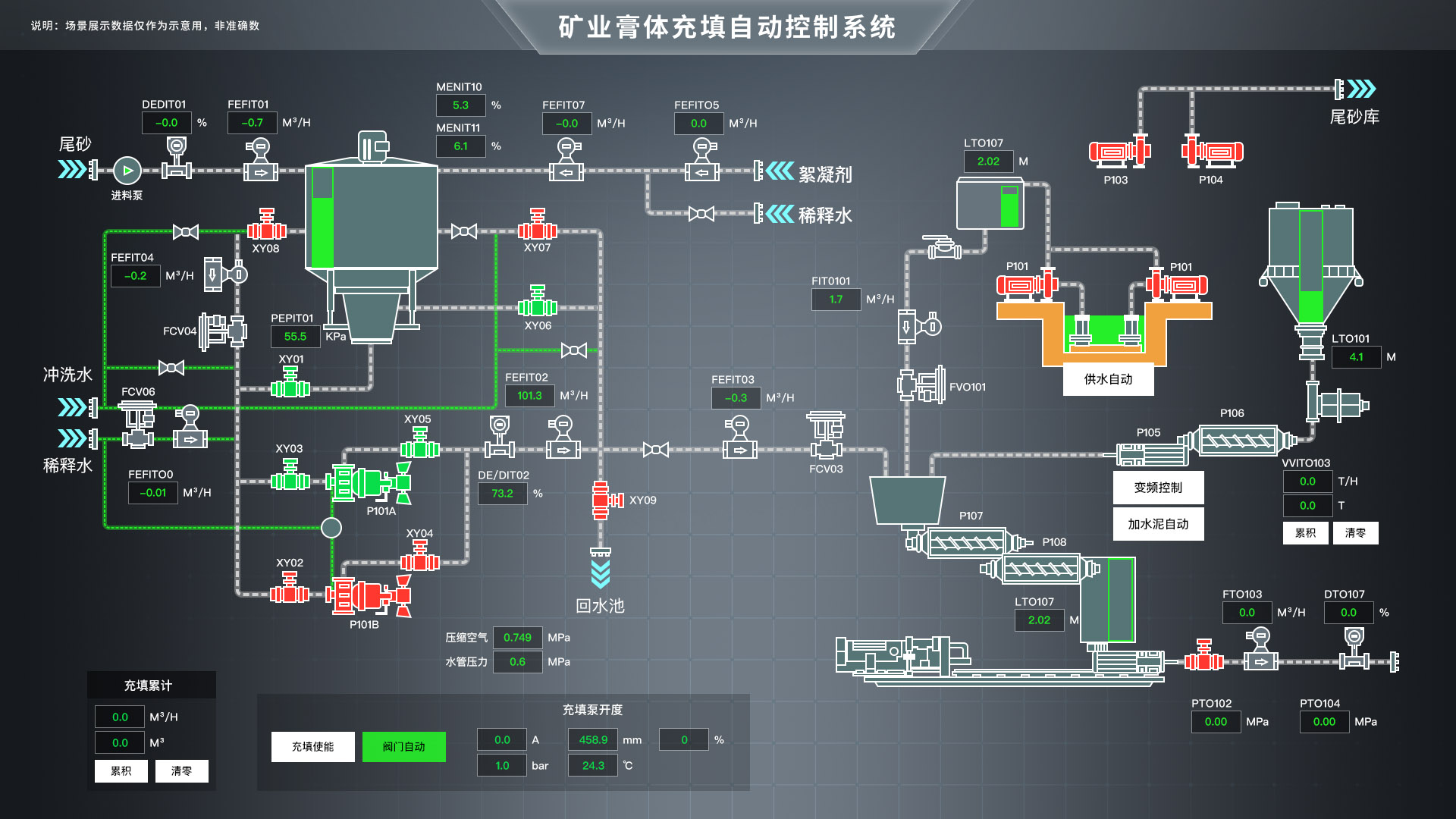

Web组态示例
